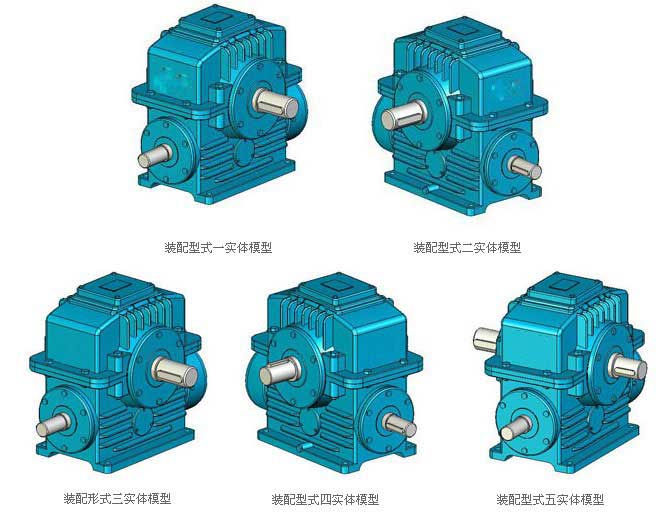

TPU平面二包蜗轮减速机

一、概述

TP系列平面包络环面蜗杆减速器（JB/T9051-199-）为平面一次包络蜗杆传动，传动TPU、TPS、TPA三种形式，适合于冶金、矿山、起重、运输、建筑、石油、化工、航天、航海设备或精密传动的减速传动。

工作条件：蜗杆转速不超过1500r/min；工作环境温度为+40-40。C，当工作环境温度0。C以下时，启动前润滑油必须加热到0。C以上，或采用低凝固点的润滑油；当环境温度超过40。C时，需采取强迫冷却措施。



二、型号

该减速器系列有四种型式：TPG、TPU、TPA、TPS 其中TP-平面包络环面蜗杆组合为

A：TPG-通用型平面包络环蜗杆减速器，蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧

B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器。

C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器。

D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器。

三、型号及传动比

型号		中心距a
TPG	第一系列	80	100	—	—	—	—	—	—	—	—	—	—	—
	第二系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。

减速器的公称传动比i

型 号	TPG TPU TPS TPA
公称传动比i	10	12.5	16	20	25	31.5	40	50	63

蜗杆螺旋线方向为右旋。
